ФРЛ-системы CEJN. Ваш пневмоинструмент будет в полном порядке!
ФРЛ-системы компании CEJN

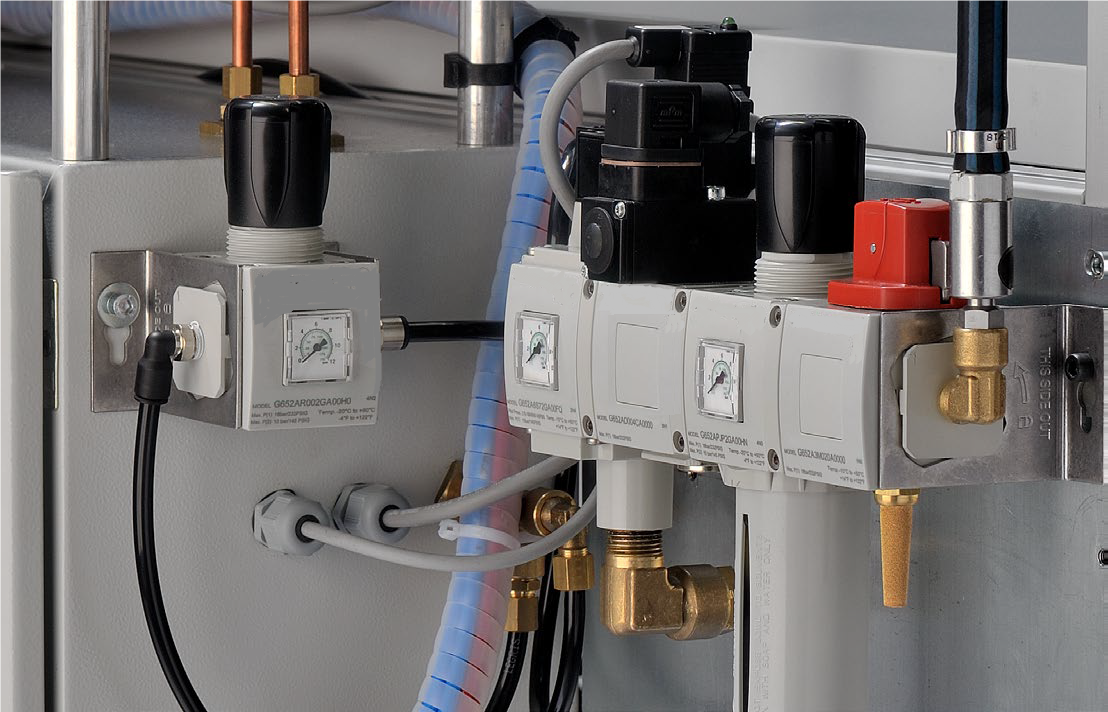

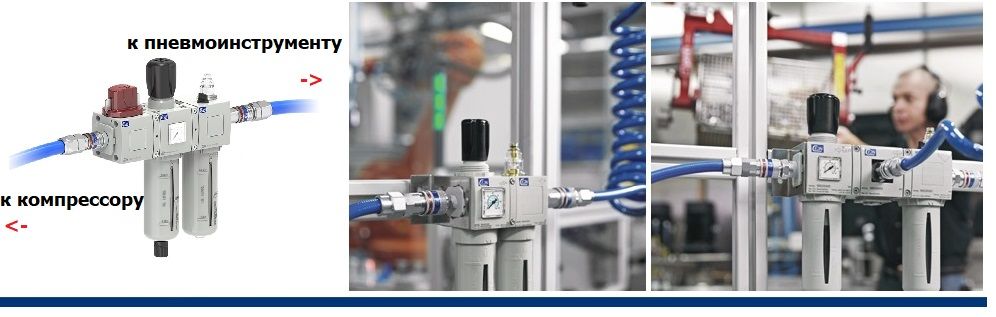

Линейка продукции CEJN с общим названием “ФРЛ-система” (другие возможные названия “Блок подготовки воздуха” и “Узел подготовки воздуха”) предназначена для улучшения качества сжатого воздуха, поступающего от компрессора к пневмоинструменту. В понятие улучшение качества сжатого воздуха входят такие процессы, как фильтрация воздуха, поддержание давления на заданном уровне и насыщение специальным маслом для смазки подвижных частей пневмоинструмента. Все эти меры обеспечивают оптимальный режим работы инструмента и ощутимое продление срока его службы.
Элементами, входящими в состав ФРЛ-систем, являются:
1). Фильтр (для осушки и очистки сжатого воздуха от твердых частиц, воды и масла)
2). Регулятор давления
Эти два элемента также выпускаются в виде единой сборки “фильтр/регулятор”
3). Лубрикатор (“маслораспылитель”, “масло-дозирующее устройство”)
4). Отсечной (запорный) клапан
5). Дивертер (другое его название “байпас”)
Внешний облик ФРЛ-системы CEJN представлен на этом очень коротком видео.
ФРЛ является аббревиатурой от названий трех основных элементов этой системы:
Фильтр (Filter), Регулятор (Regulator), Лубрикатор (Lubricator)
Мы осуществляем поставку каждого из перечисленных элементов по-отдельности (Фильтры/Регуляторы, Фильтры, Лубрикаторы и т.д.), а также в виде готовых ФРЛ-систем различной комплектации.

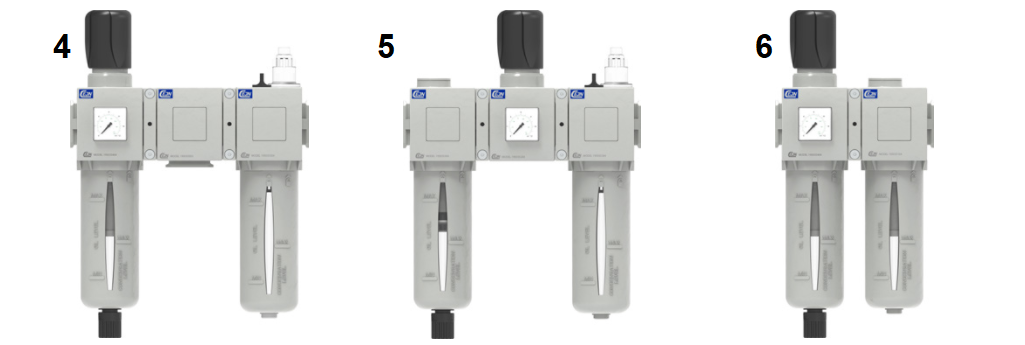

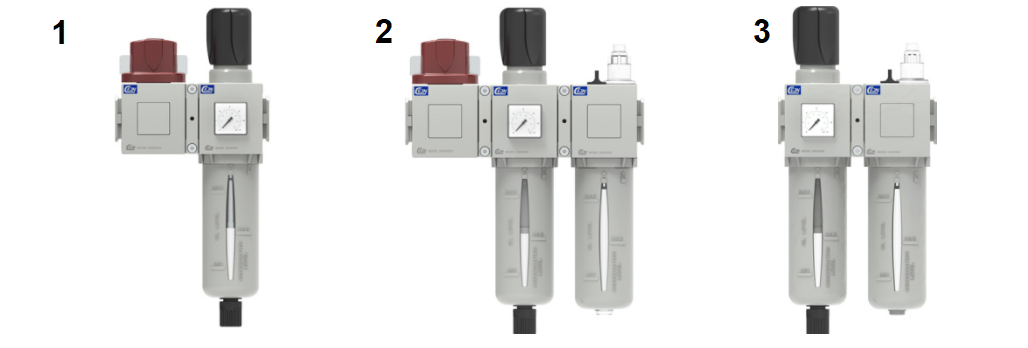

1). ФРЛ-системы (блоки подготовки воздуха). 6 вариантов комплектования:
|
Отсечной клапан + Фильтр/Регулятор |
Отсечной клапан + Фильтр/Регулятор + Лубрикатор |
Фильтр/Регулятор + Лубрикатор |
|
Фильтр/Регулятор + Дивертер + Лубрикатор |
Фильтр + Регулятор + Лубрикатор |
Фильтр/Регулятор (5 мкм) + Фильтр (0,01 мкм) |
Все комплектующие элементы ФРЛ-систем для компании CEJN (фильтры, регуляторы, лубрикаторы, дивертеры и др.) производит международная корпорация EMERSON. Это известная своими высокими характеристиками и качеством линейка продукции AVENTICS 651/652/653. Поставляемые нами ФРЛ-системы полностью адаптированы для совместной работы с продукцией компании CEJN (БРС, переходники, шланги).
Достоинства и отличия ФРЛ-систем CEJN:
- широкий ассортимент присоединительных размеров, что облегчает решение задач совместимости: от 1/8 до 1 дюйма (G 1/8”, 1/4”, 3/8”, 1/2”, 3/4", 1”);
- высокая пропускная способность – в зависимости от комплектации составляет от 2000 до 10000 л/мин (благодаря оптимизированному пути потока, большой площади поверхности фильтрующего элемента);
- большой диапазон регулирования давлений (0,5-10 бар) и высокая точность поддержания заданного давления (низкий гистерезис, до 0,2 бар, независимо от давления на входе);
- защита от случайных, непреднамеренных действий персонала.
2). Характеристики ФРЛ-систем для сжатого воздуха и нейтральных газов:
|
Характеристики |
Модель 651 |
Модель 652 |
Модель 653 |
||
|
(каждая модель может иметь до 6 вариантов комплектации) |
|||||
|
Присоединительные размеры |
G 1/4" |
G 3/8”, G 1/2" |
G 3/4", G 1” |
||
|
Макс. пропускная способность ФРЛ-системы по сжатому воздуху |
до 2360 л/мин |
вар. 1-5: до 5500 л/мин вар. 6: до 1100 л/мин |
до 10000 л/мин |
||
|
Макс. рабочее давление |
10 бар |
10 бар |
10 бар |
||
|
Регулируемый диапазон давлений |
0,5-10 бар |
0,5-10 бар |
0,5-10 бар |
||
|
Гистерезис регулятора давления |
0,3 бар |
0,2 бар |
0,4 бар |
||
|
Регулирующий элемент |
Гофрированная мембрана (Rolling diaphragm) |
||||
|
Размер фильтруемых частиц (по выбору заказчика)* |
25 мкм, 5 мкм |
для вар. 1-5: 25 и 5 мкм для вар. 6: 0,01 мкм |
25 мкм, 5 мкм |
||
|
Фильтр твердых частиц (25 и 5 мкм) |
Спеченный полиэтилен (Sintered polyethylene) |
||||
|
Фильтр тонкой очистки (0,01 мкм) |
Коалесцентный (Coalescing filter) + адсорбер (0,001 мкм) |
||||
|
Слив (дренаж) конденсата |
Ручной/Полуавтоматический |
||||
|
Материал уплотнений |
Nitrile |
Nitrile |
NBR |
||
|
Смазка |
Масляный туман |
||||
|
Температурный диапазон |
от +5°C до +50°C |
||||
* Примечание. Следует иметь в виду, что при замене фильтра 25 мкм на фильтр 5 мкм пропускная способность ФРЛ-системы снижается (на 12-15% для моделей 651 и 653, на 35-40% для модели 652). Пропускная способность системы при установке фильтра тонкой очистки уменьшается почти в 5 раз).
3). Комплектация, пропускная способность по сжатому воздуху, л/мин:
|
Варианты комплектования ФРЛ-систем компании CEJN |
Модель 651 |
Модель 652 |
Модель 653 |
|||
|
G 1/4" |
G 3/8” |
G 1/2" |
G 3/4" |
G 1” |
||
|
1 |
Отсечной клапан + Фильтр/Регулятор (3 варианта комплектования) |
2360 л/мин |
|
5500 л/мин |
9000 л/мин |
|
|
2 |
Отсечной клапан + Фильтр/Регулятор + Лубрикатор (3 варианта комплектования) |
1940 л/мин |
|
5100 л/мин |
9000 л/мин |
|
|
3 |
Фильтр/Регулятор + Лубрикатор (5 вариантов комплектования) |
1940 л/мин |
5000 л/мин |
5100 л/мин |
9000 л/мин |
10000 л/мин |
|
4 |
Фильтр/Регулятор + Дивертер + Лубрикатор (4 варианта комплектования) |
1940 л/мин |
5000 л/мин |
5100 л/мин |
4700 л/мин |
|
|
5 |
Фильтр + Регулятор + Лубрикатор (4 варианта комплектования) |
2060 л/мин |
3390 л/мин |
3700 л/мин |
|
5000 л/мин |
|
6 |
Фильтр/Регулятор (5 мкм) + Фильтр (0,01 мкм) (два варианта ФРЛ с фильтром тонкой очистки) |
|
1100 л/мин |
1100 л/мин |
|
|
Варианты 1-5 комплектуются фильтром твердых частиц размером до 25 мкм или до 5 мкм (по требованию заказчика), вариант 6 для модели 652 комплектуется фильтрами на 5 мкм и 0,01 мкм.
Пропускная способность ФРЛ-систем измеряется при входном давлении 6,3 бар и перепаде давления 1 бар. В данной таблице она приведена для фильтра твердых частиц размером более 25 мкм.

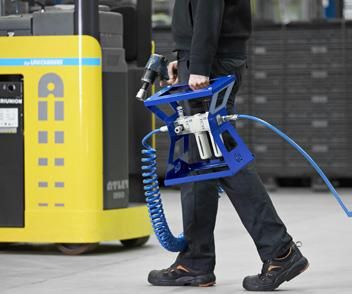

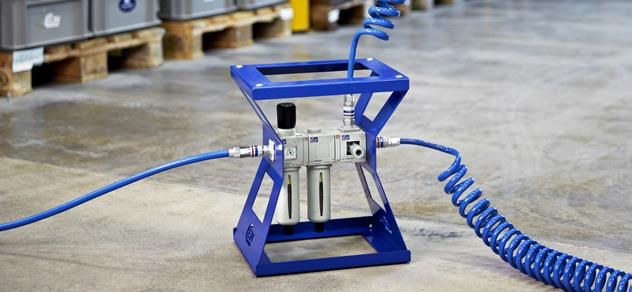

Возможен мобильный (переносной) вариант исполнения ФРЛ-системы:
читайте дальше: Основные элементы ФРЛ-систем CEJN
