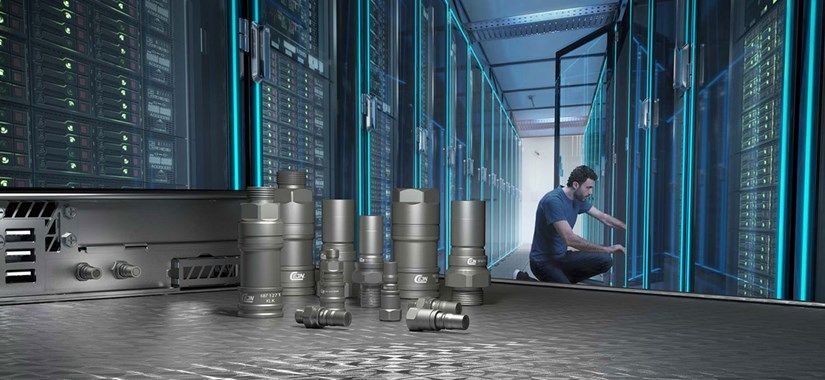

Быстроразъемные соединения для крупных архивов, центров обработки данных (ЦОД), центров хранения и обработки данных (ЦХОД), дата-центров (Data Centers)
Охлаждение оборудования центров обработки данных (серверов, суперкомпьютеров) претерпевает огромные изменения. Растущий спрос на технологии AI, IoT, Cloud computing, Edge computing (искусственный интеллект, интернет вещей, облачные вычисления, периферийные / граничные вычисления) требует увеличения производительности систем охлаждения. Наиболее перспективным является жидкостное охлаждение. Оно энергоэффективно и экономично. Инвестиции в жидкостное охлаждение – это инвестиции в ваши будущие потребности и возможности.
Есть несколько доказавших свою эффективность концепций жидкостного охлаждения. Распространенными являются прямое жидкостное охлаждение чипа (direct-to-chip liquid cooling) и иммерсионное охлаждение (immersive cooling или submerged cooling или open-bath cooling), когда охлаждаемый объект погружают в теплоноситель (иммерсионную жидкость). Существуют также “rear-door heat exchangers” (теплообменники задней двери), в которых вентиляторы воздушного охлаждения, расположенные на задней двери серверной стойки, подают воздух для охлаждения компонентов, но при этом температура воздуха регулируется с помощью жидкостной системы охлаждения!
В любом случае, независимо от выбора той или иной системы жидкостного охлаждения, вам потребуются БРС, играющие далеко не последнюю роль в облегчении технического обслуживания и обеспечении максимальной эффективности системы в целом.
5 ключевых требований к БРС в системах жидкостного охлаждения:
1. Достаточная пропускная способность при низком перепаде давления

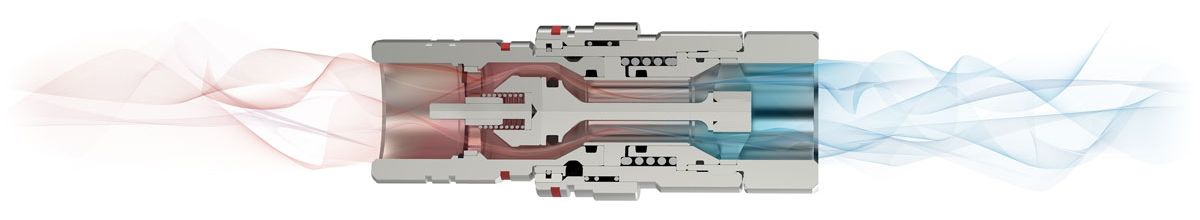

Поддержание оптимального потока через систему жидкостного охлаждения – одна из самых важных задач. Конструкция БРС должна обеспечивать настолько малый перепад давления (pressure drop), насколько это возможно, так как перепады давления, то есть разность давлений на входе и выходе БРС создают дополнительную нагрузку на насос. Перепады давления на каждом элементе магистрали суммируются. Использование оптимизированных компонентов, какими являются БРС, выпускаемые компанией CEJN, дает возможность использовать насосы меньшей мощности, экономить на инвестиционных затратах и энергии.
2. Полная герметичность (как в рабочем положении, так и в процессе стыковки или разъединения муфты и ниппеля – без проливов, без капель, всё сухо и чисто)!
Электроника и вода несовместимы, последствия протечек могут быть разрушительными. Для их исключения мы рекомендуем использовать БРС категории “non-drip” (“бескапельные”, высокогерметичные), которые вам дадут гарантию отсутствия утечек, подтеканий, обеспечат сухое и чистое окружающее пространство. – Ни одной капли! Ключевым показателем эффективности электронных систем является продолжительность непрерывной работы, поэтому всякий раз, когда какая-либо деталь выходит из строя, ее необходимо как можно быстрее заменить. С помощью быстроразъемных соединений “non-drip” вы сможете осуществлять такие замены быстро и прямо на месте, работая с заполненными жидкостными магистралями.
3. Компактность

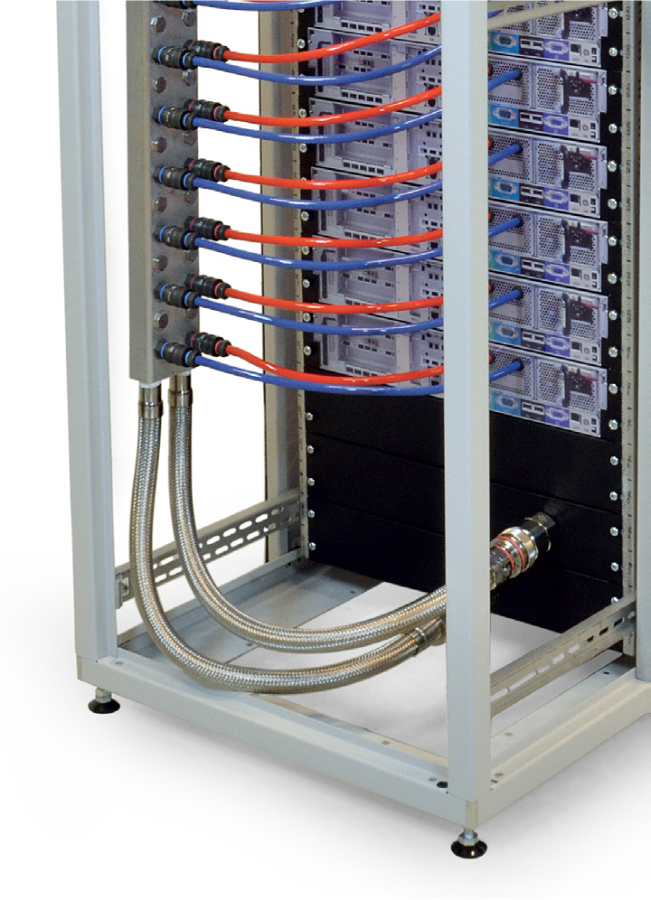

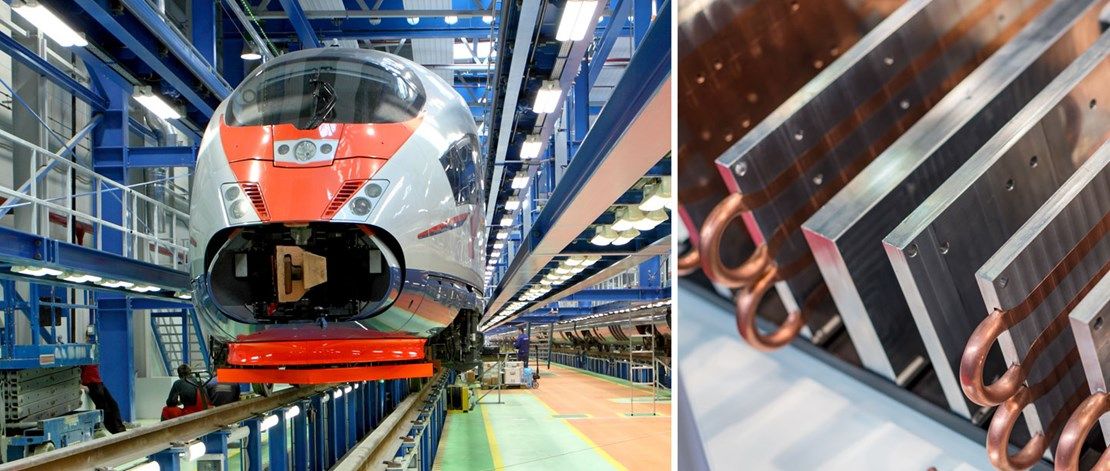

Электронное устройство представляет тем большую ценность, чем меньше оно занимает места. Если речь идет о серверной стойке, то вы сможете разместить больше серверов в уже и так переполненной серверной комнате. В высокоскоростном поезде можно было бы разместить больше мест для пассажиров. Теплоемкость воды в 3500 раз больше, чем у того же самого объема воздуха. Порог безубыточности денежных вложений в жидкостное охлаждение по сравнению с обычным воздушным может быть ближе, чем вы думаете! Рабочее пространство – это тоже деньги.
4. Долгосрочная надежность (Long-term reliability)
Одной из проблем, связанных с БРС, является ухудшение их рабочих характеристик в случаях, когда они не использовались продолжительное время. Иногда снижается плавность работы отсечных клапанов, иногда возникает риск утечки, даже если муфта находится в пределах ожидаемого срока службы. Убедитесь, что используемые вами БРС были испытаны не только на частое, но и на редкое, эпизодическое использование, а ваш поставщик обладает богатым опытом разработки надежных решений в области быстроразъемных соединений.
5. Совместимость материалов
Проявляйте осторожность в подборе комплектующих изделий: избегайте сочетания разнородных материалов (материала пластин, трубок, металла и прокладок муфт и ниппелей). Использование компонентов, изготовленных из разнородных материалов, может привести к гальванической коррозии! Свойства и качество охлаждающей жидкости также играют важную роль для обеспечения стабильной работы системы охлаждения. Охлаждающая жидкость должна быть совместима с материалом уплотнения, чтобы обеспечить долгий срок службы и работу без утечек.
Руководство по выбору быстроразъемного соединения (БРС) для жидкостного охлаждения
Жидкостное охлаждение наиболее часто используется для поддержания температуры высокопроизводительного серверного оборудования. С развитием ИИ, машинного самообучения и технологий “облачных” вычислений требования к серверной части вычислительных ресурсов быстро растут. И жидкостное охлаждение уже становится не просто возможностью, одной из опций, а жизненно важным требованием.
Быстроразъемные соединения (БРС) играют важную роль в обеспечении стабильной и эффективной установки серверов с жидкостным охлаждением. Из предлагаемого вашему вниманию документа вы узнаете больше о том, что следует учитывать при выборе подходящего для вас БРС.
Загрузите брошюру “White Paper, Quick Connect Couplings: A Critical Component in Liquid Thermal Management Systems” (англ. яз., 4 стр., pdf формат) // Быстроразъемные муфты: наиболее важный элемент в жидкостных системах терморегулирования //
Здесь вы найдете:
- Выбор разъема нужного типа
- Требования к конструкции
- Требования к величине перепада давления (pressure drop)
- Требования к технологии изготовления
